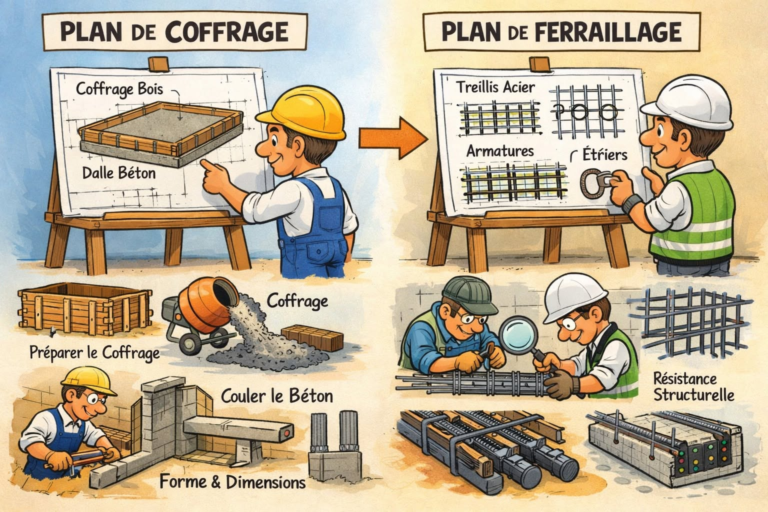

PLAN DE COFFRAGE ET PLAN DE FERRAILLAGE : QUELLES DIFFÉRENCES ET POURQUOI SONT-ILS INDISPENSABLES ?

Sommaire

1. LE PLAN DE COFFRAGE : DÉFINIR LA GÉOMÉTRIE DE L'OUVRAGE

Le plan de coffrage constitue le document de référence pour l’ensemble des entreprises de gros œuvre intervenant sur votre chantier. Il s’agit d’une représentation graphique précise et cotée qui définit la forme, les dimensions et l’implantation de tous les éléments en béton armé de votre construction.

Les éléments constitutifs du plan de coffrage

Les vues en plan : Elles montrent l’implantation horizontale des éléments structurels (dalles, poutres, poteaux, voiles) à chaque niveau du bâtiment. Les cotes sont indiquées avec une précision millimétrique.
Les coupes et élévations : Ces vues verticales permettent de visualiser les hauteurs sous plafond, les épaisseurs de dalles, les retombées de poutres et les différents niveaux de finished floor.
Les réservations : Tous les trous et passages nécessaires aux autres corps d’état (gaines électriques, conduits de ventilation, trémies d’escalier, passages de canalisations) sont précisément localisés et dimensionnés.
Les niveaux et altimétries : Chaque élément se voit attribuer un niveau NGF (Nivellement Général de la France) ou un niveau par rapport au finished floor, essentiel pour le bon déroulement du chantier.

L'importance cruciale du plan de coffrage pour votre projet

Dans le département des Hauts-de-Seine, où les chantiers sont souvent contraints par la densité urbaine et les accès difficiles, un plan de coffrage précis évite les erreurs coûteuses. Une erreur de cote de seulement quelques centimètres peut entraîner :
– Des problèmes d’insertion des menuiseries
– Des conflits avec les réseaux
– Des reprises de béton onéreuses
– Des retards de planning significatifs

2. LE PLAN DE FERRAILLAGE : ASSURER LA RÉSISTANCE STRUCTURELLE

Si le plan de coffrage définit la forme, le plan de ferraillage garantit la résistance mécanique de l’ouvrage. Ce document technique détaille l’ensemble des armatures en acier nécessaires pour reprendre les charges et assurer la stabilité de votre construction selon les Eurocodes.

Le contenu détaillé d'un plan de ferraillage

Le diamètre des aciers : Chaque barre d’armature est spécifiée avec son diamètre exact (HA8, HA10, HA12, HA14, etc.), permettant un chiffrage précis par le ferrailleur.
L’espacement des armatures : Les distances entre les barres sont indiquées (souvent notées « e=15cm » ou « e=20cm »), essentielles pour la bonne répartition des efforts.
Les longueurs de recouvrement : Lorsque les barres d’acier doivent être assemblées, les longueurs de recouvrement sont précisément calculées pour assurer la continuité mécanique.
Les enrobages : L’épaisseur de béton protégeant les aciers est spécifiée pour garantir la durabilité et la résistance au feu de l’ouvrage (généralement 2 à 5 cm selon l’exposition).
Les cadres et épingles : Ces éléments de confinement et d’assemblage sont détaillés avec leurs dimensions et leur espacement, particulièrement importants dans les zones sismiques.
Les chapeaux de dalle : Ces armatures spécifiques placées en partie supérieure des dalles au niveau des appuis sont dimensionnées pour reprendre les moments négatifs.

Pourquoi le ferraillage ne s'improvise pas

Contrairement à certaines idées reçues, le ferraillage ne peut pas être laissé à l’appréciation de l’entreprise de gros œuvre. Chaque projet présente des spécificités :
– Les charges variables : Selon la destination du bâtiment (habitation, bureaux, commerce), les charges d’exploitation diffèrent
– La portée des éléments : Une dalle de 4 mètres ne se ferre pas comme une dalle de 8 mètres
– Les ouvertures : La présence de trémies ou d’ouvertures nécessite des renforcements locaux
– Les conditions d’appui : Dalles sur appuis simples, continues, ou en console n’ont pas les mêmes besoins

Votre Projet Nécessite Des Plans d'Exécution Précis Et Conformes ?

KINS ING réalise vos plans de coffrage et de ferraillage pour tous types d'ouvrages en béton armé dans les Hauts-de-Seine.

Nous contacter

3. TABLEAU COMPARATIF : COMPRENDRE LES DIFFÉRENCES FONDAMENTALES

CRITÈRE	PLAN DE COFFRAGE	PLAN DE FERRAILLAGE
Objectif principal	Définir la géométrie et les dimensions	Assurer la résistance mécanique
Éléments représentés	Dalles, poutres, poteaux, voiles, fondations	Armatures longitudinales, transversales, cadres
Unités de mesure	Centimètres et mètres (dimensions)	Millimètres (diamètres) et centimètres (espacements)
Intervenants concernés	Coffreurs, maçons	Ferrailleurs
Moment d'utilisation	Avant le coulage du béton	Avant et pendant le ferraillage
Documents associés	Plans architecturaux, plans de réservation	Note de calcul, DTU 23.1
Contrôles nécessaires	Vérification des cotes et niveaux	Vérification des diamètres et espacements
Impact sur le coût	Volume de béton nécessaire	Quantité d'acier (kg/m³)

La complémentarité des deux plans

Ces deux documents sont indissociables et doivent être cohérents entre eux. Un plan de ferraillage ne peut être réalisé sans un plan de coffrage validé, car les armatures doivent s’adapter précisément à la géométrie des éléments.
Chez KINS ING, nous produisons systématiquement les deux plans de manière coordonnée, en nous assurant que :
– Les enrobages sont respectés
– La densité d’armatures permet un bon enrobage du béton
– Les réservations ne coupent pas d’armatures principales
– Les zones de recouvrement sont accessibles

4. POURQUOI CES DEUX PLANS SONT-ILS INDISSOCIABLES ?

Une synergie technique obligatoire

La réalisation simultanée du plan de coffrage et du plan de ferraillage n’est pas un choix mais une nécessité technique. Voici pourquoi :
L’optimisation de l’enrobage : L’enrobage (distance entre l’acier et la surface du béton) doit être suffisant pour protéger les aciers de la corrosion et assurer la résistance au feu. Un plan de coffrage mal conçu peut rendre impossible le respect des enrobages réglementaires.
La gestion des nœuds structurels : Aux intersections poutres-poteaux ou dalle-voile, la densité d’armatures peut devenir très importante. Seul un travail coordonné entre coffrage et ferraillage permet d’éviter les « bouchons » où le béton ne pourrait plus pénétrer correctement.
La coordination avec les autres lots : Les réservations pour les réseaux (électricité, plomberie, CVC) doivent être positionnées de manière à éviter les armatures principales. Cela nécessite une concertation entre le bureau d’études structures, l’architecte et les bureaux d’études fluides.

Le cas concret des dalles post-tendues

Dans certains projets, notamment pour les grandes portées ou les dalles minces, nous utilisons du béton précontraint par post-tension. Dans ce cas :
– Le plan de coffrage doit intégrer les gabarits des câbles de précontrainte
– Le plan de ferraillage doit prévoir les armatures de peau et les armatures de couture
– Les ancrages des câbles nécessitent des zones de coffrage spécifiques renforcées
Cette complexité supplémentaire rend la coordination encore plus cruciale.

5. LES CONSÉQUENCES D'UNE ABSENCE OU D'UNE ERREUR DE PLAN

Les risques juridiques et assurantiels

Travailler sans plans d’exécution validés par un bureau d’études structures expose à des risques majeurs :

Refus de réception par le bureau de contrôle : Le bureau de contrôle technique (SOCOTEC, APAVE, DEKRA, etc.) exigera systématiquement les plans de coffrage et de ferraillage signés par un bureau d’études avant de délivrer son avis favorable. Sans ce document, vous ne pourrez pas :

– Obtenir votre assurance – dommage-ouvrage
– Vendre le bien en l’état futur d’achèvement (VEFA)
– Assurer la décennale de l’ouvrage

Responsabilité en cas de sinistre : En l’absence de plans validés, la responsabilité du maître d’ouvrage peut être engagée en cas de désordre structurel. Les assurances refuseront probablement de couvrir les dommages.

Les conséquences financières d'erreurs

Des surcoûts directs :
– Reprise de béton coffré/décoffré : 200 à 500 € du m³
– Gaspillage d’acier mal positionné : 1,50 à 2 € le kg
– Mobilisation supplémentaire des entreprises : 500 à 2000 € par intervention
Des retards de chantier :
– Attente de la production des plans corrigés : 1 à 3 semaines
– Délai de livraison du béton ou de l’acier : variable
– Impact sur les autres corps d’état : effet domino sur le planning

Vous Évitez Les Erreurs Coûteuses Sur Votre Chantier

Faites appel à KINS ING pour des plans d'exécution validés par nos ingénieurs structures et conformes aux Eurocodes.

Soumettre votre projet

6. COMMENT KINS ING RÉALISE VOS PLANS D'EXÉCUTION ?

Chez KINS ING, nous avons développé une méthodologie rigoureuse pour produire des plans d’exécution de haute qualité :

Étape 1 : Analyse du projet et des contraintes
– Étude des plans architecturaux (APS, APD, PRO)
– Analyse de la note de calcul structurelle
– Identification des contraintes spécifiques (sismique, vent, neige)
– Prise en compte du contexte local des Hauts-de-Seine
Étape 2 : Modélisation 3D de la structure
– Utilisation de logiciels BIM (Revit, Tekla Structures)
– Détection des conflits entre éléments structurels
– Coordination avec les réseaux et les réservations
– Visualisation des nœuds complexes
Étape 3 : Dimensionnement des armatures
– Calcul selon les Eurocodes (EC2 pour le béton armé)
– Vérification des états limites ultimes (ELU) et de service (ELS)

– Optimisation des sections d’acier pour maîtriser les coûts
– Prise en compte des spécificités locales (argiles, sismicité)
Étape 4 : Production des plans
– Génération automatique des plans depuis la maquette 3D
– Vérification manuelle par un ingénieur senior
– Annotation claire et conforme aux normes
– Mise en page professionnelle et lisible
Étape 5 : Contrôle et validation
– Relecture croisée par un second ingénieur
– Vérification de la cohérence coffrage/ferraillage
– Validation par le responsable du bureau d’études
– Envoi au maître d’ouvrage et à l’architecte pour validation

Nos outils technologiques

Nous utilisons les logiciels les plus performants du marché :

– Revit Structure : Pour la modélisation BIM et la coordination
– Autocad : Pour les plans 2D détaillés
– Graitec Advance Design : Pour les calculs de structure
– CBS-EST : Pour le métré et le quantitatif d’armatures

Cette approche technologique nous permet de détecter les problèmes avant le chantier et de produire des plans d’une précision inégalée.

7. LES SPÉCIFICITÉS DES PROJETS DANS LES HAUTS-DE-SEINE

Un contexte géologique et urbain particulier

La présence d’argiles : De nombreuses communes des Hauts-de-Seine sont situées sur des sols argiles sensibles au retrait-gonflement. Cela nécessite :
– Des fondations adaptées (semelles filantes, radiers, micropieux)
– Un ferraillage renforcé des éléments de fondation
– Des chaînages horizontaux et verticaux pour rigidifier la structure
La densité urbaine : Les chantiers en milieu urbain dense (Neuilly-sur-Seine, Levallois-Perret, Courbevoie) imposent :
– Des éléments préfabriqués pour limiter les nuisances
– Des coffrages spécifiques pour les accès contraints
– Un ferraillage optimisé pour réduire les livraisons

Les bâtiments anciens à réhabiliter : Le patrimoine bâti des années 1930-1970 est très présent dans le 92. Sa réhabilitation nécessite :
– Un diagnostic structurel préalable
– Des plans de renforcement adaptés aux matériaux existants
– Une coordination fine entre conservation et modernisation

Les exigences du PLU local

Chaque commune des Hauts-de-Seine dispose de son propre Plan Local d’Urbanisme (PLU) qui peut imposer :

– Des hauteurs maximales sous plafond
– Des aspects architecturaux spécifiques
– Des contraintes d’insertion urbaine

Nos plans de coffrage doivent intégrer ces contraintes dès la conception pour éviter les refus de permis de construire ou les modifications en cours de projet.

Conclusion

Les plans de coffrage et de ferraillage constituent les documents techniques de référence pour la réalisation de vos ouvrages en béton armé. Leur qualité et leur précision déterminent directement la réussite de votre chantier, tant sur le plan de la sécurité que sur celui du respect des délais et du budget.

Chez KINS ING, nous mettons notre expertise en ingénierie des structures au service de vos projets dans les Hauts-de-Seine. Notre approche rigoureuse, nos outils technologiques de pointe et notre connaissance du territoire du 92 nous permettent de produire des plans d'exécution optimisés, conformes aux normes et parfaitement coordonnés.

Ne prenez aucun risque avec la structure de votre bâtiment. Confiez la réalisation de vos plans de coffrage et de ferraillage à des professionnels qualifiés qui sauront anticiper les difficultés et optimiser votre projet.

8. QUESTIONS FRÉQUENTES SUR LES PLANS D'EXÉCUTION

Puis-je modifier les plans de ferraillage en cours de chantier ?

Toute modification doit impérativement être validée par le bureau d’études structures. Une modification non contrôlée peut compromettre la sécurité de l’ouvrage. Contactez KINS ING pour toute demande de modification.

Quelle est la durée de validité des plans de coffrage et ferraillage ?

Les plans sont valables tant que les hypothèses de calcul restent inchangées (usage du bâtiment, charges, normes). En cas de changement de destination ou de surcharge, une nouvelle étude est nécessaire.

Le ferrailleur peut-il adapter les plans selon sa méthode de travail ?

Le ferrailleur doit respecter strictement les diamètres, espacements et longueurs indiqués. Seules des adaptations mineures (positionnement des recouvrements) sont possibles avec notre accord écrit.

Les plans incluent-ils le métré et le quantitatif d'acier ?

Oui, nous fournissons systématiquement un bordereau de quantités détaillé (BQD) permettant de chiffrer précisément les travaux de coffrage et de ferraillage.
